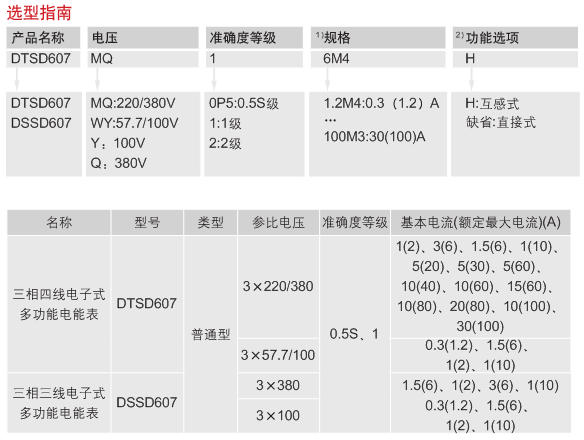

注：

1）规格代码中的"M"表示电流倍数

2）互感式功能的仅供1（2）A和1.5（6）A两个规格选择，互感器的额定二次电流为5A

订货示例：

如客户需要DTSD607型三相四线电子式多功能电能表，电压为3×220/380V，准确度等级为1级，

电流规格为1.5(6)A，则相对应的订货编码为DTSD607MQ16M4H

■三相电子式多功能电能表是由测量单元和数据处理单元组成

■电能表的设计和结构能保证在额定条件下使用不引起任何危险

功能特点
1、电能计量：
1.1、有功电能计量
具有正向有功、反向有功电能计量功能，并可以设置组合有功电能。
1.2、无功电能计量
无功四个象限可分别计量。
无功电量可设置成任意四个象限量之和，并可以设置组合无功电能。
1.3、分时电能计量
具有分时计量功能，有功、无功电能量按相应的时段分别累计及存储总、尖、峰、平、谷电能量。
1.4、分相电能计量：具有计量分相有功电能量功能

2、需量计量：
2.1、具有计量有功正、反向总、尖、峰、平、谷最大需量功能。
2.2、具有计量无功总、尖、峰、平、谷最大需量功能。
2.3、能存储12个结算日最大需量数据，结算时间与电能量结算日相同。

3、测量及监测
        能测量、记录、显示当前电能表的总及分相电压、电流、功率、功率因数、频率、表内温度等运行参数；

4、事件记录功能：
4.1、具有失压、全失压、断相、欠压、过压、电压逆相序、电压不平衡、电压不合格、失流、过流、电流逆相序、电流不平衡、潮流、过载、需量超限、校时记录、时段、结算日设置、电能表组合方式编程、电量清零、需量清零、开端盖和开表盖等记录功能。
4.2、每种事件记录可抄读其总发生次数和（或）总累计时间。

5、时钟、电池
        采用具有温度补偿功能的内置硬件时钟电路，具有日历、闰年、计时、季节、节假日自动转换功能。

6、冻结功能
      具有定时冻结、瞬时冻结、约定冻结、日冻结、整点冻结功能。

7、复费率功能
7.1 可编程4种费率，14个时段，8个日时段表，14个年时区，254个公共假日；
7.2 电表具有2套时区表和2套日时段表功能；
7.3 电表具有时段表和结算日编程记录功能；
7.4 外置时钟芯片具有日历、计时和周年自动切换功能，同时具备温度补偿功能。

8、显示功能
8.1 液晶显示；
8.2 具有参数自动轮显功能，轮显的参数及时间、顺序可任意设置；
8.3 具有按键显示功能，显示内容及顺序可任意设置；
8.4 具有背光功能，通过按键操作和红外抄表可点亮背光，停电唤醒时背光是否被激活可设置。

9、通讯功能
         电表具有两个RS485接口和一个红外通讯接口，PC机或掌上电脑可同时通过三个通讯接口与电表进行通讯，真正实现三方通讯互不干扰；

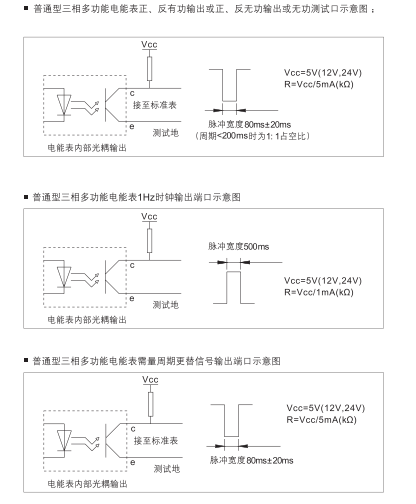

10、输出功能
10.1 具有有、无功测试脉冲输出；
10.2 具有多功能输出功能，可实现1Hz时钟、需量周期更替信号、时段切换信号输出功能；
10.3 具有事件类异常、故障类异常报警输出功能。

11、事件记录功能
11.1 实时测量A、B、C三相电压、电流、功率等有效值及当前频率；
11.2 具有失压、断相、失流、全失压、电压逆相序、欠压、过压、过流、断流、电流不平衡、过载、总功率因数超下限、停来电、编程、需量清零、校时等记录功能。

12、特殊功能
12.1 具有停电按键唤醒功能、停电红外唤醒功能，并可以停电唤醒红外抄表；
12.2 具有故障信息提示、报警（液晶、报警灯）功能；
12.3 电表清零前数据记录功能；
12.4 密码闭锁功能：密码验证3次错误后，电表将自动闭锁24小时。
12.5 具有负荷曲线记录功能。

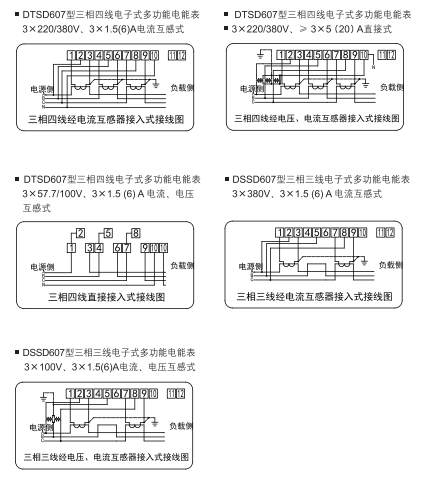

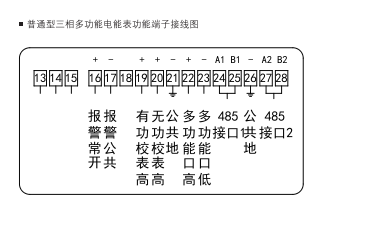

接线图
